一、行業概述
塑料磨粉機廣泛應用于化工、廢料回收利用、塑料管材型材制造、塑料改性等領域內各種塑料物料的粉磨加工。按磨粉原理分類，磨粉機主要分轉子（渦輪式）磨粉機和磨盤式磨粉機兩大類，按磨粉方式分常溫磨粉機和深冷磨粉機，通常我們常見的為常溫磨粉機，也稱機械粉碎。
二、工作原理與控制方式分析

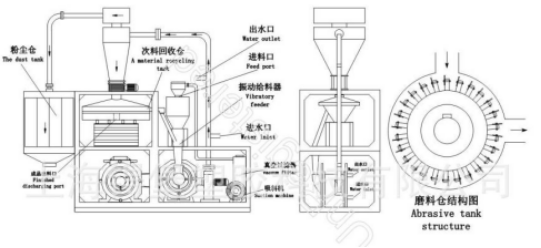

塑料磨粉機其基本原理為通過由裝有精密軸承的主軸驅動刀盤，在刀盤的帶動下，動刀高速旋轉，與定刀相切，使進入的物料發生強烈碰撞、碾磨而成粉狀，通過風、水冷卻相合，有效控制了物料粉碎溫度，確保被粉碎物料質量不會變化。

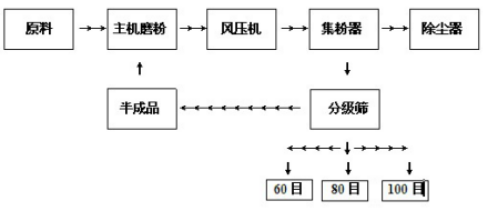

工藝流程圖
大部分傳統塑料磨粉機自身存在以下缺點：
◆工頻啟動電流大，對電網沖擊大，電機軸承磨損大，設備維護量大。
◆工作條件惡劣，噪音大。
◆自動化程度低，無法調節速度，波動大，不穩定，精度低。
變頻改造后對系統有以下優點：
◆可以根據工藝要求自由調節磨粉機電機速度，提高工作效率，節省不必要的電能耗損
◆保證機械負荷的均勻加減，使機械處于較為平緩的負荷變動，防止電機、工作裝置動作的大起大落，延長使用壽命。
◆具有很好的過流保護功能，如出現設備卡料或設備缺潤滑油導致電機負載過重，只要變頻器保護動作電流值設置得當，能非常好的保護電機，防止其過載燒壞。
◆能改善功率因數、節能，小的電機體現不明顯，如果是大電機效果就比較明顯。
◆轉矩補償與提升功能，對恒轉矩負載更為適用。

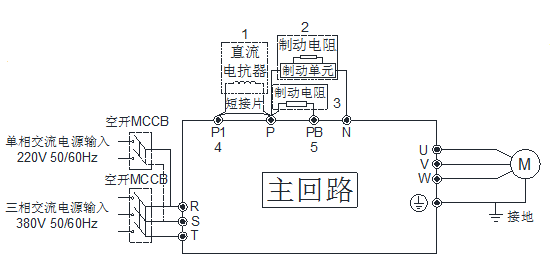

控制電氣圖
三、參數調試說明

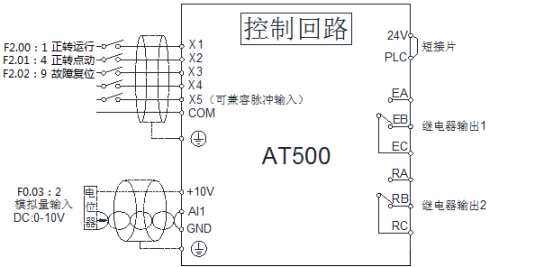

參數設置
F0.02:1——端子控制
F0.03：2——主頻給定外部電位器
F0.17、F0.18——加減速時間
F2.00-F2.03——輸入端子功能設置：正轉運行-1、正轉點動-4、故障復位-9
調試過程說明
外圍器件連接完成并檢查無誤后先進行空載通電實驗，熟悉變頻器運行發生故障時的保護代碼，熟悉按鍵操作并按說明書操作方法修改所需參數。
帶載運行：將變頻器設置為鍵盤操作模式，按運行鍵、停止鍵，觀察電機是否能正常地啟動、停止，鍵盤顯示是否正常。
◆如果電機無法啟動，嘗試進行電機自學習功能；
◆如果變頻器出現過流保護動作，應重新設定加減速時間；
◆如果在限定時間內仍然保護，應改變啟停的運行曲線；
◆如果變頻器仍存在故障，嘗試增加電流保護值，但不能取消，應留有至少10%-20%保護余量；
◆如果故障還是發生，應考慮更換大一級功率變頻器。
如果帶電機達不到預設速度，考慮兩種情況：
（1）系統發生機電共振，可以從電機運轉聲音進行判斷。采用設置頻率跳躍值的方法可以避開共振點。
（2）電機轉矩輸出能力不夠，可以手動增加轉矩提升量，不要設定過大，也可以采用新的控制方法，改用無速度傳感器矢量控制來擁有更大的轉矩輸出。
如果現場的設備不能正常使用或變頻器故障報警，請聯系售后工程師進行咨詢解決。
相關注意事項
◆確保電源完全切斷10分鐘以后，方可打開變頻器面蓋。
◆確認主回路端子P+，P-之間的電壓值在36VDC以下，方可進行內部配線作業。
◆核實變頻器的額定輸入電壓是否與交流供電電源的電壓一致。如輸入電壓等級不一致，將有可能導致變頻器的損壞。
◆請按順序安裝，即安裝好主體后再接線以防出現電擊事故或損壞變頻器。
◆變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。
◆ 務必將變頻器的接地端子和電動機外殼連接到接地線。接地線應使用銅芯線，截面積在4cm2以上，接地電阻必須小于10Ω。
◆ 嚴禁將控制端子中A、B、C以外的端子接上交流220V 電源，否則有損壞變頻器的危險。
◆ 嚴禁將交流電源接到變頻器的輸出端子U、V、W上，否則將會造成變頻器的損壞。

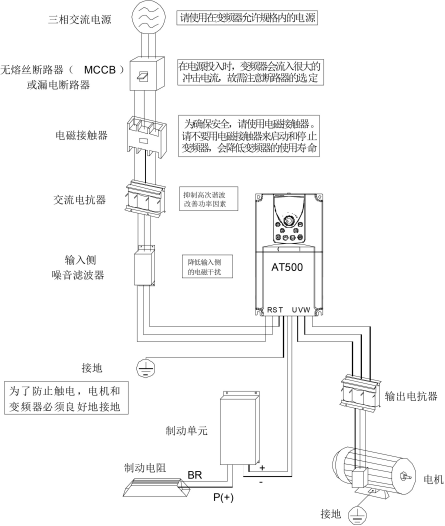

四、配件選型說明
◆斷路器有過流保護作用，可避免后接設備故障擴大,安裝時須注意斷路器容量。
◆電磁接觸器用在變頻器故障時切斷主電源，并防止掉電或故障后的再起動。
◆由于變頻器輸出是高頻脈沖電壓，因此有高頻漏電發生；在變頻器的輸入端安裝漏電斷路器時，建議選用專用漏電斷路器。建議漏電斷路器選型為B型，漏電流設定值為300mA。
◆輸入交流電抗器能降低三相交流電源不平衡所帶來的影響，提高變頻器輸入端的功率因數，降低變頻器因接入大容量電機對整流電路造成的損害。
◆直流電抗器可以提高變頻器整機效率和熱穩定性；有效消除輸入側高次諧波對變頻器的影響，減少對外傳導輻射和干擾。
◆輸入、輸出EMI濾波器用來減小來自電網或變頻器產生的電磁或射頻干擾。
◆制動組件用來消耗某些位能或慣性較大負載向變頻器回饋的能量，避免因泵升電壓過高導致變頻器跳閘，同時亦可起快速停機的作用。
◆輸出交流電抗器可以有效濾除變頻器輸出電流中的高次諧波分量，抑制因高次諧波引起的電磁干擾。同時可以改善電流波形，減小電機運行噪音和溫升，提高電動機運行的穩定性。另外，當電機電纜較長時，為了避免因電纜分布電容引起的漏電流的影響，也有必要裝設輸出交流電抗器。
